光伏阵列电路原理介绍

光伏阵列电路原理：光伏阵列是整个光伏发电系统的核心，它通过巧妙的电路连接，将无数个微小的太阳能电池单元组合起来，才能输出具有实用价值的电能。下面我来为你详细拆解其背后的电路原理。

索引

光伏阵列的电路构成就像一个生物体的组成方式，是从最基本单元开始的：

最小单元：光伏电池单体
这是进行光电转换的最基本元件，核心原理是光生伏特效应。当阳光照射到半导体P-N结上时，会在内部产生电动势。但一个单体产生的电能非常有限，通常电压只有约0.7V，电流约为14A/片。这远不足以驱动我们日常的电器。
基本模块：光伏组件（光伏板）

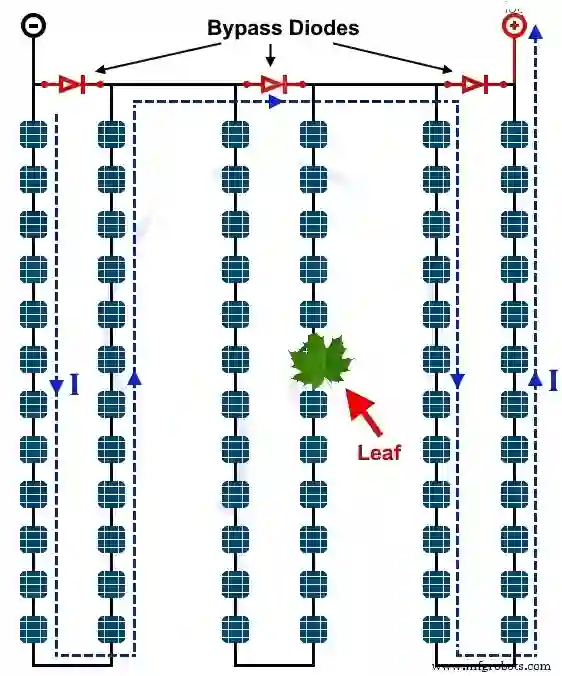

为了获得可用的电压和电流，需要将多个电池单体通过导线连接起来，进行串、并联封装，这样就形成了一个光伏组件，也就是我们常说的“光伏板”。这是市面上最常见的产品形态。
最终形态：光伏阵列（光伏方阵）
一块光伏板的功率仍然有限，为了满足家庭、工厂等更大负载的需求，需要将多块光伏组件按照设计的电压和电流要求，通过特定的电路连接方式（串联、并联或混联）组装在一起，固定在支架上，这就构成了光伏阵列。它是光伏发电系统中规模最大的直流发电单元。

光伏阵列的电路原理核心，就在于如何将这些组件连接起来，以实现我们需要的电性能。

串联：为了得到高电压
串联是将第一个组件的正极连接到第二个组件的负极，以此类推。在这种连接方式下，总电压是所有组件电压之和，而总电流则与单个组件相同。这就好比将多节电池首尾相接放入手电筒，可以提高电压来点亮灯泡。
- 电路分析意义：在光伏系统设计中，串联的数量决定了阵列的工作电压。设计时必须考虑后级设备（如逆变器）的允许电压范围，确保在最高温、最强光等极端条件下，阵列的开路电压不会损坏设备。
并联：为了得到大电流
并联是将所有组件的正极连接在一起，所有负极连接在一起。在这种连接方式下，总电流是所有组件电流之和，而总电压则与单个组件相同。
- 电路分析意义：并联的数量决定了阵列能提供的总电流。这需要与后级设备（如控制器、逆变器）的最大允许输入电流相匹配。
混联：兼顾功率与安全
在实际的大型光伏电站中，单纯串联或并联都无法满足需求，因此普遍采用混联方式。即先将一定数量的组件串联成“组串”以达到所需电压，再将多个组串并联接入逆变器以达到所需总功率（电流）。

理解光伏阵列的电路，还需要看懂几个描述其性能的关键参数，它们都标注在组件的铭牌上：

开路电压（Voc）：在指定条件下，阵列正负极不接任何负载时测得的电压。这是阵列可能输出的最高电压。
短路电流（Isc）：在指定条件下，将阵列正负极直接短接时测得的电流。这是阵列可能输出的最大电流。
最大功率点电压（Vmpp）和电流（Impp）：阵列的输出功率（电压×电流）会随外部条件变化，存在一个功率最大的工作点。该点对应的电压和电流就是Vmpp和Impp。
最大功率点功率（Pmpp）：即阵列在最佳工作状态下能输出的最大功率。

光伏阵列不是孤立存在的，它的电路设计必须与整个系统完美配合。

与逆变器的匹配：这是阵列电路设计的首要原则。需要确保阵列在任何天气条件下（尤其是低温导致电压升高时）的开路电压都不超过逆变器的最大输入电压；同时，阵列正常工作的电压和电流也应在逆变器的MPPT（最大功率点跟踪）电压范围和最大电流范围内，这样才能最高效地将直流电转换为交流电。
最大功率点跟踪（MPPT）：由于日照和温度随时变化，光伏阵列的“最佳工作点”也在不断漂移。控制器或逆变器中的MPPT算法（如常用的“扰动观察法”），会自动调整从阵列“索取”的电流，让阵列始终工作在最大功率点附近，从而最大限度地利用太阳能。
